Hi-Fi усилитель на TDA2030

Микросхема TDA2030  достаточно популярная и дешевая,  позволяющая построить качественный усилитель с минимумом затрат. Может работать как от двухполярного, так и однополярного источника питания.


Микросхема усилителя НЧ TDA2030A фирмы ST Microelectronics пользуется заслуженной популярностью среди радиолюбителей. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт

Кроме того TDA2030 обладает дополнительными возможностями. Ее можно использовать в роли повторителя сигнала, в схеме умощения источника питания, в виде лабораторного источника питания, а так же генератора импульсов.

Но основное ее применение, это изготовление УНЧ класса АВ.

Микросхема позволит получить высококачественный звук с низкими гармоническими и перекрестными искажениями.

Основные характеристики усилителя:
Напряжения питания…………………………..от ±4.5 до ±25 В
Потребляемый ток (Vin=0)…………………. 90 мА макс.
Выходная мощность…………………………….18 Вт тип. при ±18 В, 4 Ом и d = 10 %
………………………………………………………….. 14 Вт тип. при ±18 В, 4 Ом и d = 0.5 %
Номинальный частотный диапазон……….20 — 80.000 Гц

Микросхема может питаться как от двухполярного так и от однополярного источника питания.

Однополярное питание
Однополярное питание
Двухполярное питание
Двухполярное питание















В случае, если необходимо получить более мощный звук, то усилитель можно собрать по мостовой схеме.

Мостовая схема
Мостовая схема с однополярным питанием



 Для лучшего качества звука лучше использовать двухполярное питание, почему именно его можно посмотреть здесь.  Кому не хочется переходить по ссылке объясню тут. Для оптимальных условий и близким к идеальным есть требования по току, для связи УНЧ и динамиков требуется постоянный ток без шумов (полная тишина), а полную тишину может дать только нулевое напряжение на выходе. Вот по этому, если надумали строить Hi-Fi или Hi-End систему двухполярное питание крайне важный параметр.

Выяснив в чем суть питания приступим к изготовлению УНЧ с двухполярным питанием.



Мостовая схема
Мостовая схема с двухполярным питанием

Приступим к сборке. Для этого нам потребуются следующие детали:

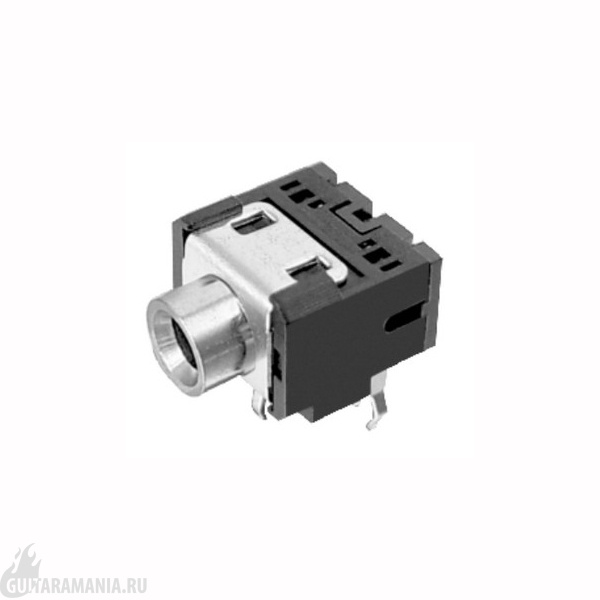

Детали

Общая стоимость деталей примерно 200 рублей. Не забываем, что это количество деталей только для одного канала, так что для стерео звучания берем в 2 раза больше. Так же не забываем про радиаторы.

Печатная плата, была спроектирована для стерео/моно включения, что позволяет без особых проблем использовать её как для сателлитов так и для сабвуферного канала.

Печатная плата TDA2030
Печатная плата TDA2030 СКАЧАТЬ

ЛУТом делаем дорожки и после травления лудим и сверлим.

TDA2030

На обратную сторону я перенес маску. Очень удобно.

TDA2030

Потратив вечер получаем высококачественный усилитель.

TDA2030
Усилитель работает в стерео режиме. Но одной перемычкой сверху можно перевести в мост.

TDA2030

Источником питания послужил лабораторный БП. Первое включение порадовало. Чистый звук с приятным басом. Не сравнить с прошлыми проектами на TDA2005, 2003. Собрать такой усилитель стоит.
